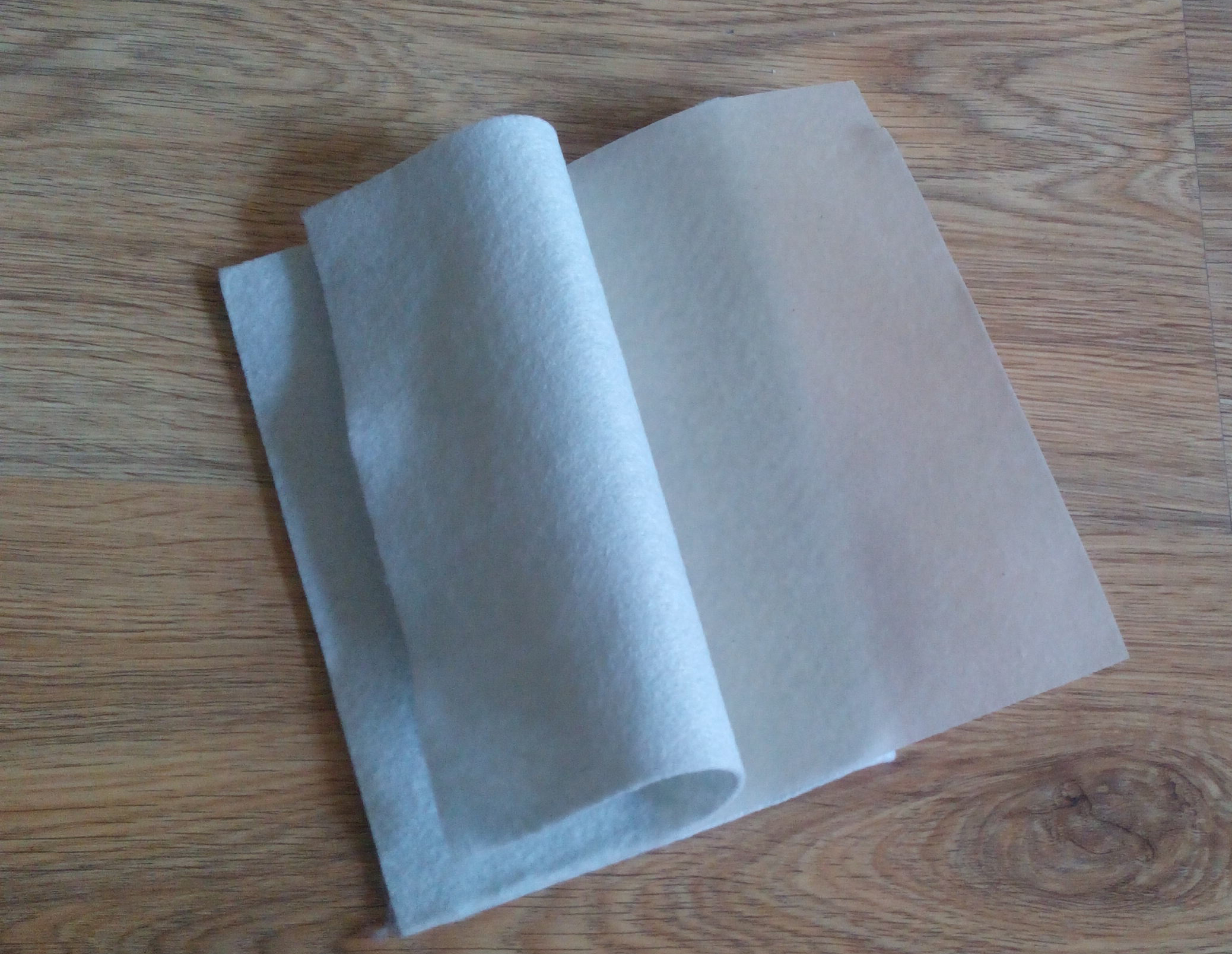

復(fù)合土工膜是一種新型的高分子材料，這種復(fù)合土工膜有很多優(yōu)點(diǎn)，如何讓復(fù)合土工膜“活在當(dāng)下”？修復(fù)廢水廢液污染土地。不管對(duì)于酸性還是堿性的條件都能夠適用，不會(huì)產(chǎn)生污染物對(duì)環(huán)境造成污染，更重要的是不含有害物質(zhì)，不會(huì)危害人體，因此土地可以得到再次使用。

復(fù)合土工膜正確的施工能夠?qū)⑵浞雷o(hù)效果好，因此對(duì)于土工膜的施工工藝已經(jīng)成為了研究的重要項(xiàng)目，通過(guò)工藝流程的設(shè)計(jì)將材料的作用發(fā)揮好。復(fù)合土工膜的鋪設(shè)包含著多方面的內(nèi)容，從原材料進(jìn)場(chǎng)檢測(cè)，到對(duì)材料進(jìn)行合理的剪切，到對(duì)材料進(jìn)行焊接，對(duì)其焊接結(jié)果進(jìn)行檢測(cè)。原材料檢測(cè)涉及到的主要檢測(cè)項(xiàng)目有：厚度、拉伸強(qiáng)度、斷裂伸長(zhǎng)率、CBR頂破強(qiáng)度、直角撕裂強(qiáng)度、滲透系數(shù)、剝離強(qiáng)度、耐靜水壓等，且必須符合規(guī)范 GB/T17642-2008 的技術(shù)要求后方可使用。

復(fù)合土工膜鋪設(shè)應(yīng)嚴(yán)格按照監(jiān)理工程師批準(zhǔn)的鋪設(shè)方法和技術(shù)措施進(jìn)行施工，施工人員均應(yīng)穿平底布鞋或軟膠底鞋進(jìn)行鋪設(shè)，做到隨鋪、隨焊接、隨壓。復(fù)合土工膜焊接施工為精細(xì)施工工序需要長(zhǎng)期積累經(jīng)驗(yàn)，施工人員必須既掌握復(fù)合土工膜的工程應(yīng)用原理，又能根據(jù)施工條件處置各種復(fù)雜的情況。因此在工程開(kāi)工前，應(yīng)有技術(shù)熟練，有相關(guān)工程施工經(jīng)驗(yàn)的人員組織全體施工人員進(jìn)行技術(shù)交底培訓(xùn)工作，明確操作要點(diǎn)、技術(shù)要求。正式焊接前必須組織實(shí)際操作或試驗(yàn)段焊接，使操作人員應(yīng)能夠熟悉設(shè)備的操作，并可以根據(jù)現(xiàn)場(chǎng)實(shí)際情況初步判讀可能出現(xiàn)的問(wèn)題并預(yù)先采取糾正措施，從而確保復(fù)合土工膜焊接質(zhì)量。其次，做好焊接參數(shù)的選擇。通過(guò)對(duì)熱楔式焊機(jī)的工作原理分析可知，焊機(jī)作業(yè)時(shí)熱楔的工作溫度以控制在復(fù)合土工膜材料的熔融溫度和分解溫度之間，熱楔的溫度越高，焊機(jī)的行進(jìn)速度應(yīng)快，否則容易出現(xiàn)融穿現(xiàn)象。但焊接溫度高，焊速快時(shí)容易發(fā)生卡機(jī)燙洞現(xiàn)象。但對(duì)應(yīng)確定焊機(jī)工作溫度的情況下，對(duì)某一特定厚度的復(fù)合土工膜和環(huán)境工況，肯定存在一個(gè)焊接速度，當(dāng)熱楔溫度變化時(shí)，焊接速度也隨之發(fā)生變化，因此需要通過(guò)正式焊接前的試驗(yàn)段的焊接驗(yàn)證確定焊接參數(shù)，也是焊接溫度和行進(jìn)速度。

再次，做好原材料的檢驗(yàn)驗(yàn)收工作，杜絕不合格材料進(jìn)入現(xiàn)場(chǎng)。材料在進(jìn)場(chǎng)前必須在監(jiān)理在場(chǎng)的情況下進(jìn)行見(jiàn)證取樣工作，驗(yàn)證材料性能是否滿足設(shè)計(jì)文件的要求，同時(shí)過(guò)程中當(dāng)對(duì)材料質(zhì)量存在疑義時(shí)應(yīng)時(shí)進(jìn)行材料的驗(yàn)證工作。
